微软Azure IoT 中心是一个基于Azure云服务构建的端到端IoT SaaS（软件及服务）平台，可以为企业及个人用户给予实现灵活、轻松、便捷的物联网服务，具备低成本、高效率、无需施工等优势。

金年会jinnian工业智能网关支持接入微软Azure IoT中心，快速实现PLC、仪器仪表、传感器、工业机器人、数控机床等设备数据采集到微软云平台中，客从而实现对分布式设备的远程监控、在线管理、故障告警、远程控制和数据分析等功能。



操作步骤



1



微软云平台设置

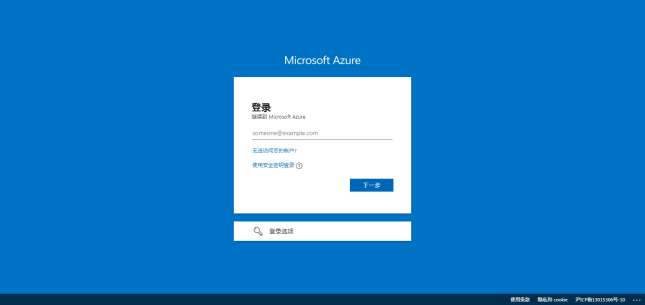

打开http://portal.azure.cn/（微软云）网页，顺利获得微软云账号登录Microsoft Azure。

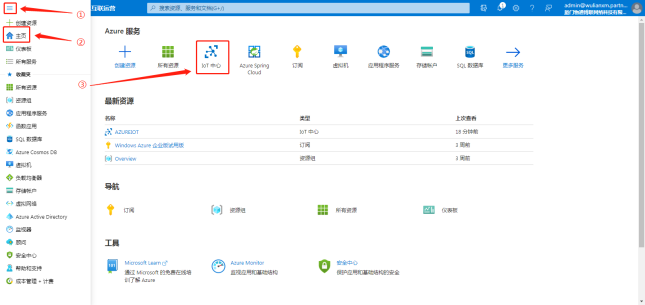

点击IoT中心

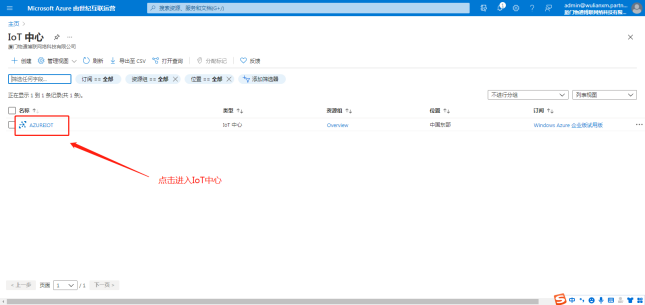

点击进入IoT中心，初次试用需创建IoT中心。

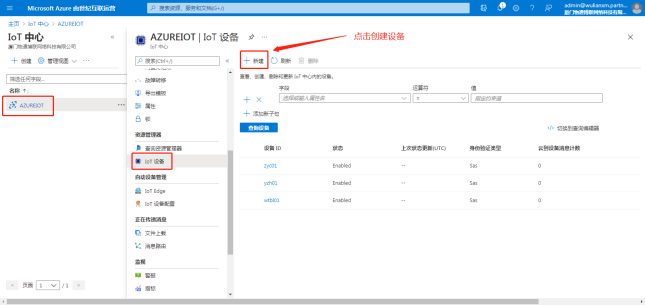

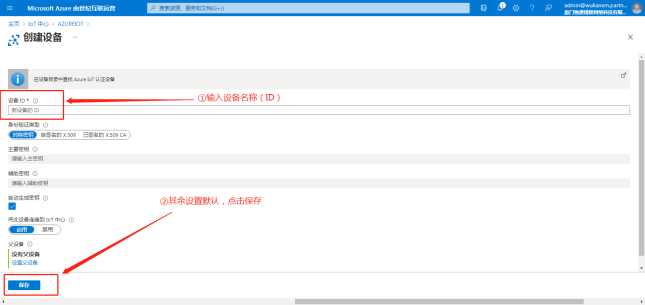

选择IoT设备，点击”新建”，创建一个IoT设备。



平台端配置完毕。



2



使用微软平台给予的配置工具

（一）安装配置工具SetupDeviceExplorer

如果没有安装dotnet 4.5.1以上framework，需要先安装NDP452-KB2901907-x86-x64-AllOS-ENU.exe

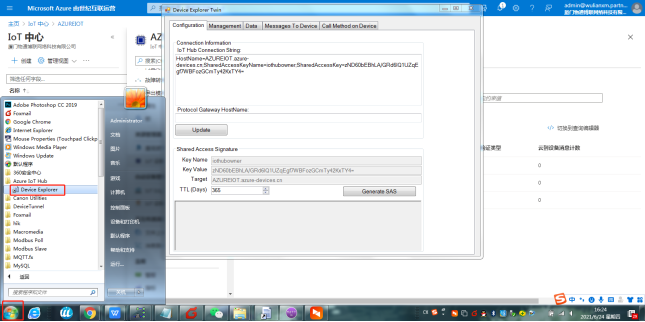

双击SetupDeviceExplorer.msi安装配置工具，安装成功后，运行界面如下



（二）在微软给予的配置工具上同步设备信息

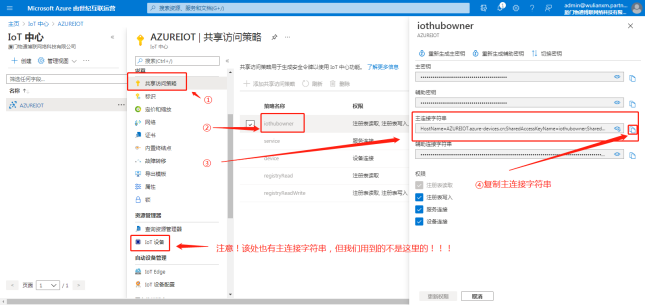

回到web云平台IoT中心页面，顺利获得共享访问策略页面获取连接信息

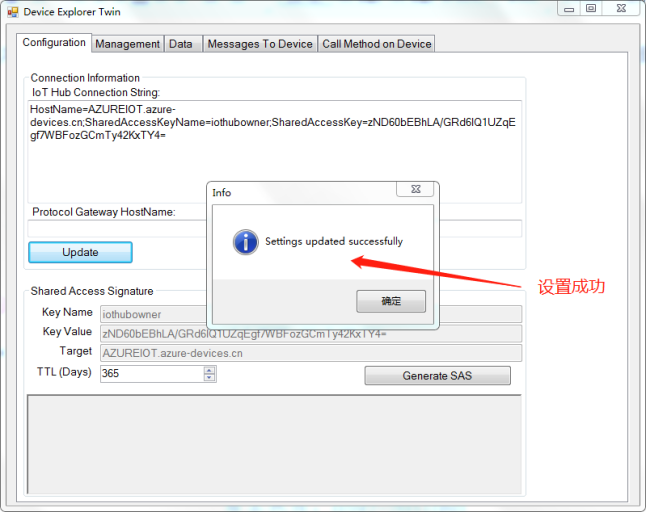

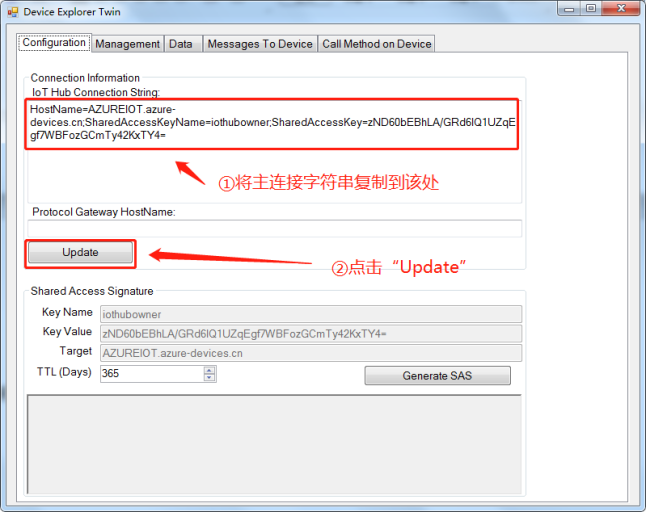

把主连接字符串拷贝出来，粘贴到配置工具，再点击”update”；

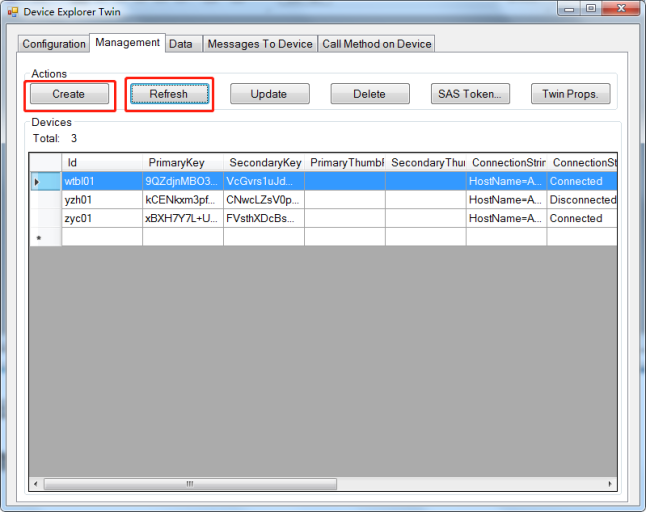

切换到”Management”选项卡，点击”create”或”refresh/list”按钮，如果正常，就能够把在平台配置的设备信息同步下来。



（三）顺利获得配置工具计算获取访问密码(SAS)

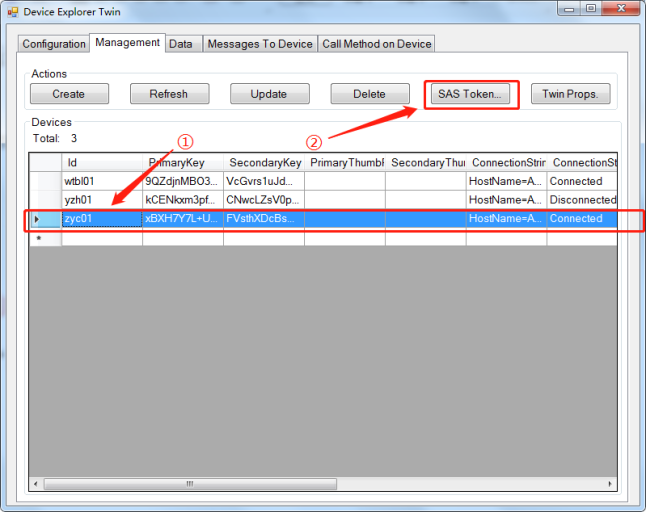

选中设备，再单击”SAS Token”按钮



在弹出对话框中配置TTL（有效果天数，比如356，即一年），再点击”Generate”，生成sas token；



注意！密码不是全部拷贝，只截取部分，如下（红字部分）

HostName=AZUREIOT.azure-devices.cn;DeviceId=zyc01;SharedAccessSignature=SharedAccessSignaturesr=AZUREIOT.azure-devices.cn%2Fdevices%2Fzyc01

&sig=ueGYJHw6NmdxULFoiqjl3LcBjuRDBIYhsqyWg8xJhnk%3D&se=1656062259



3



使用微软平台给予的配置工具





（一）配置基本信息

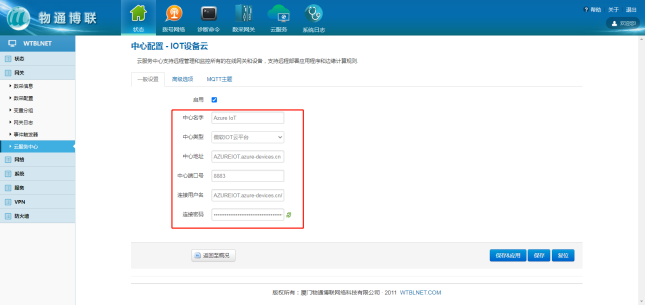

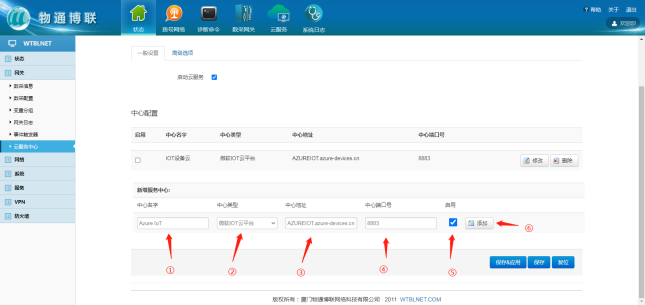

选择“微软云平台”，打开金年会jinnian网关WEB界面，新建一个连接中心，中心类型选择微软IoT云平台，输入相应信息，勾选启用，点击“添加”

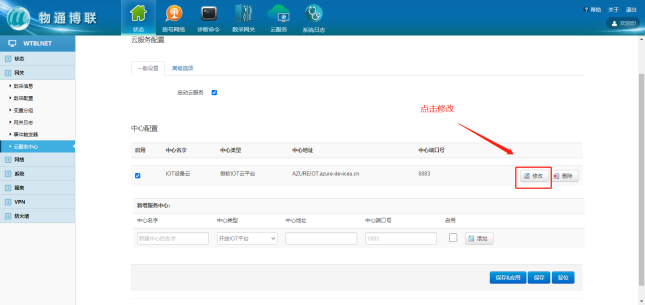

点击修改，填写对应数据



补全参数



中心地址：AZUREIOT.azure-devices.cn

其中AZUREIOT是由微软云web页面生成的字段；

中心端口：8883

中心类型：微软云平台

用户名：AZUREIOT.azure-devices.cn/zyc01

zyc01是创建的设备名称（网关）;

连接密码（上文SASToken生成）：

SharedAccessSignature

sr=AZUREIOT.azure-devices.cn%2Fdevices%2FTest01&sig=OtUB0BqEi3HaA9Rt9RtMRypWtZ2VW0CFd4fl4nCA 7To%3D&se=1655521938

MQTT版本选择:3.1.1

MQTT客户端ID填写设备ID（例如zyc01）

认证授权证书：上传azure-ca.crt

配置完成后，重启cloud生效；

（二）查看网关上报数据

打开配置工具软件，切换到”data”选项卡，再点击”monitor”按钮进行消息接收；



（三）立即读数据

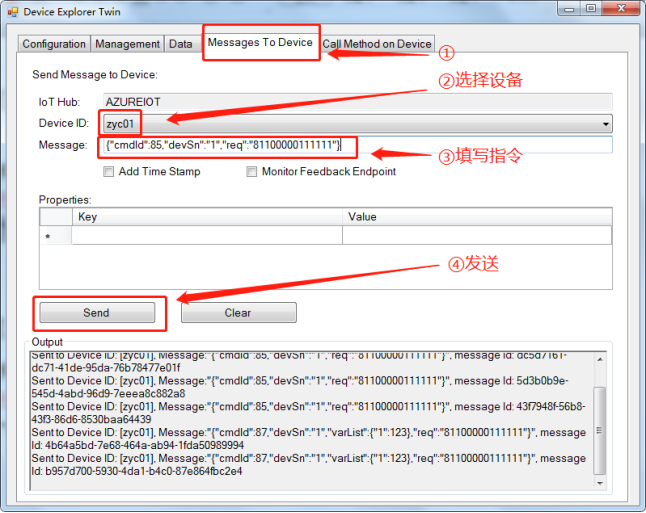

打开配置工具软件，切换到”Message To Device”选项卡，在”Message”输入框，填写要下发的消息

比如（根据实际配置进行修改）：

{"cmdId":85,"devSn":"1","req":"81100000111111"}



（四）立即写数据

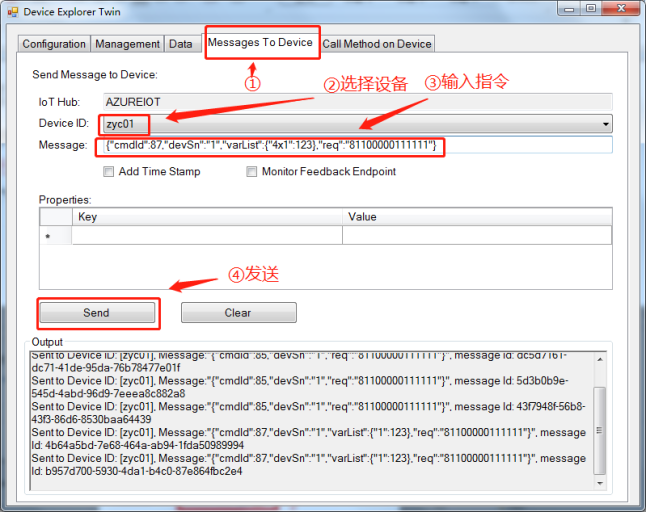

打开配置工具软件，切换到”Message To Device”选项卡，在”Message”输入框，填写要下发的消息

比如（根据实际配置进行修改）：

{"cmdId":87,"devSn":"1","varList":{"4x1":123},"req":"81100000111111"}



*更详细步骤说明，可查看金年会jinnian操作手册文档或咨询金年会jinnian工程师
