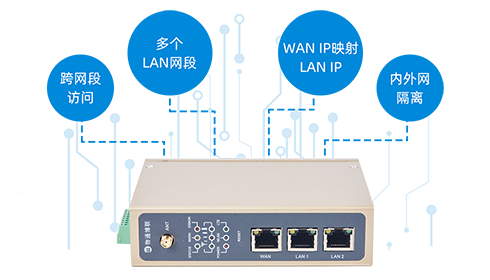

      WC503系列网段隔离器
      一款三个网口多网段互通的NAT转换网关

      硬件参数：单核CPU、128MB运存，三个百兆网口

      联网方式：WIFI、以太网

      网段互通：支持内网IP转成外网IP，实现跨网段互通

      网段隔离：支持内外网分区隔离和防火墙安全功能

      应用场景

      功能特点

      WC503网段隔离器

      WC503网段隔离器（NAT转换网关）适用于生产网络对 PLC、HMI、CNC、DCS、MES等网络通讯和数据采集，兼有跨网段隔离和IP转换的功能。同时支持2台以上设备（如PLC、CNC等）网段隔离和NAT 转换；车间多个设备，如果有不同网段的IP地址，则可以统一成同一网段的IP地址，进行设备（PLC、CNC）的在线编程、数据采集、远程管理等各种跨网段访问。
      （1）解决新购置设备IP不能修改，而无法接入网络问题
      （2）顺利获得NAT转换，解决不同网段的设备无法通信的问题
      （3）顺利获得IP重命名，实现生产网络的IP统一规划和管理问题
      （4）顺利获得IP重命名，解决隐藏设备真实IP，防止网络攻击问题
      （5）顺利获得防火墙网段隔离和端口限制，有效提抗网络干扰和攻击能力

      安全隔离，可靠防护

      顺利获得防火墙、内外网隔离、设备IP隐藏及加密等多种机制实现网络的隔离和防护，让您的设备可以随心所欲的安全接入。

      工业级特性

      支持6V~35V宽电压供电，-20℃~70℃工业级宽温设计，抗电磁干扰，适应更多对供电要求和温度要求的应用现场。
      1）金属外壳，防护等级为IP30。
      2）EMC各项等级指标达3级。
      3）以太网口支持1.5KV 隔离变压保护.
      4）抗电磁干扰。

      规格参数


      软件规格
      网络功能 网络接入 支持4G、WIFI、以太网接入
      LAN协议 支持ARP
      WAN协议 支持PPP
      IP应用 支持Ping、Tracer、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay、DDNS ，ROUTE，NAT，DMZ
      IP路由 支持静态路由


      安全性      		 防护安全 支持全状态包检测（SPI）、防范拒绝服务（DoS）攻击、过滤多播/Ping探测包、源端口映射、目的端口映射、DMZ，访问控制功能（ACL）、IP-MAC绑定
      数据安全 支持L2TP VPN / PPTP VPN / OPEN VPN / IPSec VPN（可选）
      防火墙 内置防火墙功能，全方位网络阻隔和防护
      看门狗防护 多重的软硬件看门狗，实现设备运行故障自修复
      功能安全卫士 实时看护各项功能模块，对可能的错误进行预判和处理并自愈
      管理维护 配置工程 支持本地和远程两种方式配置数据采集工程
      应用升级 支持本地和远程的程序升级，快速的产品功能发布和迭代
      日志功能 支持完备和详尽的日志功能，方便快速排查诊断问题
      诊断命令 支持丰富的诊断命令接口，可以实现本地自我诊断
      状态查询 系统状态,模块状态,网络连接状态,应用状态等

      硬件规格
      硬件平台 CPU核心 580MHZ  单核
      运行存储 128MB（1Gb）
      程序存储 16MB （128Mb）
      接口特性 电源接口 DC 6V-35V （接线端子）
      以太网端口 3*10/100Mbps快速以太网端口，LAN/WAN口，1.5KV网络隔离变压保护.
      串口接口 2个RS-232/485接口（接线端子）可选，15KV ESD保护
      天线接头 WLAN: RP-SMA x 2
      复位按键 针孔式复位按键

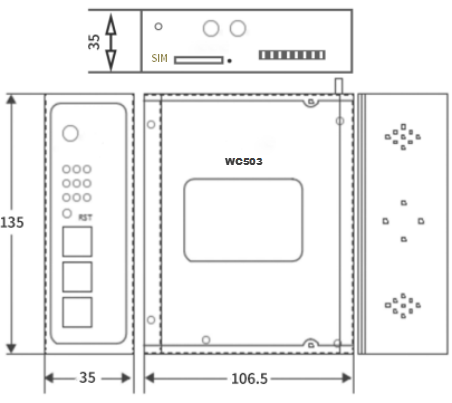

      机械特性 外形尺寸 135x106.5x35(mm)
      安装方式 导轨式
      外 壳 金属壳 （土豪金）
      防护等级 IP30
      散热方式 无风扇散热
      重量 500g
      环境湿度 环境湿度 5% ~ 95% (无凝霜)
      存储温度 -40 ℃~ 85℃
      工作温度 -20℃ ~ 70℃
      指示灯 3*3指示灯 STATUS状态灯（绿）、WARN警告灯（黄）、ERR错误灯（红）、POWER电源灯（红）、WiFi指示灯（蓝）
      EMC指标 静电放电抗扰度 GB/T17626.2-2018,level4
      电快速瞬变脉冲群抗扰度 GB/T17626.4-2018,level4
      振荡波磁场抗扰度 GB/T17626.18-2016,level4
      射频电磁场辐射抗扰度 GB/T17626.3-2016,level4
      浪涌(冲击)抗扰度 GB/T17626.5-2019,level4
      工频磁场抗扰度 GB/T17626.8-2006,level4
      物理特性 振动 GB/T2423.10-2008
      冲击 GB/T2423.5-2019
      跌落 GB/T2423.8-1995

      产品规格

      资料下载

      【产品规格说明书】WC503产品规格说明书V1.0
